شیر برقی گاز چیست ! علائم خرابی و تست شیر گاز پکیج

در این مقاله به وظیفه شیر گاز خواهیم پرداخت ،علائم خرابی شیر برقی گاز را با هم بررسی خواهیم کرد و در آخر به طور کامل روش های رفع ایراد آن را خواهیم آموخت.پس تا آخر این مقاله را مطالعه فرمایید

جهت تعمیر پکیج در هشتگر با شرکت سادین با دارا بودن بهترین متخصصان تعمیر پکیج در استان البرز تماس بگیرید

شیر گاز پکیج

در قسمت زیر محفظه احتراق، یک شیر برقی گاز وجود دارد که مسئولیت انتقال و تنظیم جریان گاز به مشعل را دارد. این شیر گاز از جنس آلومینیوم تهیه شده است و در مدل‌های مختلف موجود است. این شیر گاز دارای یک مدولاتور (بوبین تنظیم کننده جریان) است که با ولتاژ۱۲ولت کار می‌کند، و دو بوبین دیگر که با ولتاژ۲۲۰ولت عمل می‌کنند. این دو بوبین از نظر مکانیکی سری و از نظر الکتریکی موازی هستند. تنظیم کننده گاز قادر است با تغییر جریان الکتریکی که از برد ارسال می‌شود، مقدار جریان گاز به مشعل را تغییر دهد. در واقع، این مدولاتور مسئول تنظیم شعله (کوتاه یا بلند کردن شعله به صورت پیوسته) است.

به زبان ساده تر شیر برقی گاز وظیفه هدایت کردن گاز به پکیج و به صورت کنترل شده می باشد.

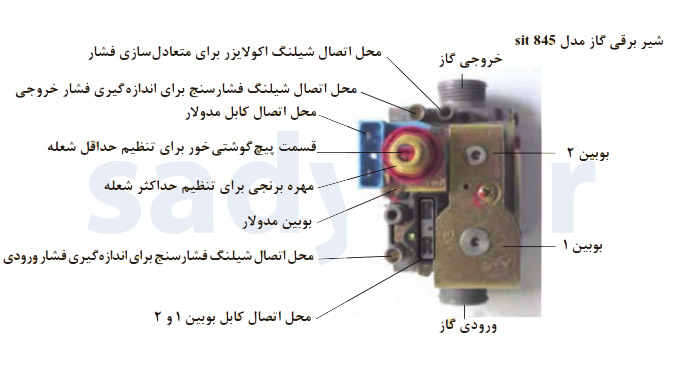

قطعات شیر گاز پکیج

نحوه تست شیر گاز پکیج

تست شیر گاز با اهم متر (۶-١)

میزان مقاومت بین پین های سوکت کابل بوبین شیر گاز در مدلهایsitوhonywellبشرح زیر است:

sit sigma۸۴۵۰۴۸

pin۱&۳=۶.۵Kohm

pin۱&۴=۷.۴Kohm

honuwellvk۴۱۰۵m

pin۱&۲=۲.۸۵Kohn

pin۴&۵=۱.۳۵Kohm

شیر گاز شامل یک قسمت تنظیم کننده جریان ( مدولاتور) میباشد که با برق “۲۴ولت ” کار می کند . این تنظیم کننده می تواند با تغییر جریان الکتریکی ارسالی از برد الکتریکی ، میزان جریان گاز به مشعل را تغییر دهد. در حقیقت میتوان گفت که وظیفه آن ، ماژوله کردن شعله ( کوتاه و بلند کردن شعله به طور پیوسته ) می باشد . شیر برقی گاز همچنین دارای قسمتی است که برق شیر و نیز ترانسفورماتور  احتراق اصلی را تامین می نماید .

فشار گاز شهری۱۸سانتی متر ستون آب (۱۷میلی) بار می باشد.

و فشار سیلندر۲۸سانتی متر ستون آب (۲۷میلی بار) می باشد.

لازم به ذکر است حداقل و حداکثر فشار ورودی ریگلاتور که شیر گاز با آن کار میکند به شرح زیر است.

Max =۲۵mbar

Min=۱۵mbar

برای تنظیم فشار از مقادیر زیر استفاده نمایید:

فن دار

FH:۸.۵~۱۰.۱mbar

FL:۱.۵~۲.۵mbar

بدون فن

FH:۹.۵~۱۲mbar

FL:۱.۵~۲.۵mbar

این شیر گاز سه بوبین نیز در پکیج های ساخت کشورهای شرقی زیاد استفاده می شود که براحتی با باز کردن بوبینها و بررسی

عملکرد و رفع گیرپاژ قابل تعمیراست.

میزان مقاومت بوبین شیرگاز نباید کمتر از۷۰۰هم باشد مقدار مناسب حدود۱۸۸۰هم تا ١۶۶٠٠هم می باشد.

ترفند

 اکثر شیرهای گاز بدلیل گرد و غبار سولفور گاز شهری روی توری دهلیز ورودی کاربراتور از کار افتاده اند و اگر شما توری ورودی را بتکانید دوباره بکار می افتند

نحوه تست شیر گاز روش دوم و کاربردی

شلنگ گاز را از ورودی گاز شهری پکیج جدا می کنیم ، پیچ برنجی تنظیم شعله را تا آخر باز می کنیم  و پکیج را در حالت تابستانه روشن و شیر آب گرم را باز می کنیم در حالی که پکیج شروع به جرقه زدن می کند در شیلنگ که به ورودی شیر گاز پکیج متصل است فوت می کنیم اگر عبور کرد شیر گاز ما سالم است.

تنظیم شیر گاز پکیج

تنظیم چشمی شیر گاز

برای تنظیم چشمی شیر گاز در حالت حداکثر ، باید فاصله  شعله تا مبدل حرارتی ۲ تا ۳ سانتیمتر یا دوسوم (۳/۲) فاصله سطح برنر تا مبدل حرارتی باشد

و در حالت حداقل ، شعله باید ۱ تا ۲ سانتیمتر بالاتر از سطح مشعل باشد.

تنظیم مکانیکی

ما یک مهره برنجی  (که در قسمت های شیر گاز به آن اشاره شده است) جهت تنظیم شعله حداکثر و یک پیچ گوشتی خور جهت تنظیم حداقلی شعله در اختیار داریم.

اگر مهره و پیچ خور را در جهت عقربه های ساعت بچرخانیم شعله زیاد می شود و اگر برعکس بچرخانیم شعله کم می شود.

تنظیم شعله:

جهت تنظیم شعله پکیج را در حالت تابستانه تنظیم کرده و شیر آب گرم مصرفی را باز می کنیم.

ابتدا شعله حداکثری را تنظیم نموده و سپس یکی از فیش های متص به شیر گاز پکیج را جدا کرده و شعله حداقلی را تنظیم می کنیم.

تنظیم شیر گاز با فشار سنج

راه درست و اصولی تنظیم شعله پکیج استفاده از مانومتر است.

ابتدا پیچ مربوط به محل اتصال لوله فشار سنج برای اندازه گیری فشار خروجی (قطعات شیر گاز پکیج

) را باز کرده و لوله فشار سنج را به آن متصل می کنیم و تنظیمات زیر را روی شیر گاز اعمال می کنیم.

فن دار

حداکثر:۸.۵~۱۰.۱mbar

حداقل:۱.۵~۲.۵mbar

بدون فن

حداکثر:۹.۵~۱۲mbar

حداقل:۱.۵~۲.۵mbar

تنظیم شیرگاز از صفحه کلید

 در این روش با استفاده از کلید و پارامتر های موجود در صفحه نمایش مقدار حداکثر و حداقل گاز مصرفی تنظیم می گردد.

تنظیم الکتریکی

 جهت تنظیم جداگانه میزان حداکثر شعله شوفاژ و مصرفی می توان توسط پتانسیومتر موجود روی برد کنترل تنظیمات دقیقی انجام داد

نکته :ولتاژ شیر مدولار برای حداقل شعله۲ولت و فشار در حدود۲میلی بار و برای شعله بلند۱۲ولت و فشار در حدود۱۲میلی بار را از خود عبور می دهد

علائم خرابی شیر گاز پکیج

دستگاه روشن شده سپس جرقه زن عمل کرده اما شعله تشکیل نمی شود. دستگاه خطای یون می دهد.

وقتی به مرحله جرقه زدن پکیج می رسد یعنی ایراد از حداقلی های پکیج نیست.لطفا جهت آشنایی مقاله  حداقلی های پکیج و سیکل پکیج را مطالعه فرمایید.

نکته:جرقه زن و شیر گاز مجری هستند و یون گزارش دهند.

نکته ۲:اکثر ایراده های شیرگاز در تنظیم نبودن شعله کوتاه و فیلتر صافی گاز می باشد.

علائم تنظیم نبودن شیر گاز پکیج

پکیج روشن شده سپس جرقه زن عمل کرده اما شعله تشکیل نمی شود.

علت و راهکار:

کم بودن شعله کوتاه و باید زیاد شود

پکیج روشن شده سپس شعله تشکیل می شود اما شعله پکیج پایدار نمی ماند

علت و راهکار:

کم بودن شعله و باید شعله کوتاه زیاد شود

پکیج حالت انفجاری روشن می شود و رادیاتورهایی که فاصله زیادی از دستگاه دارند به درستی گرم نمی شوند

علت و راهکار:

شعله کوتاه زیاد است و باید کم شود

آب گرم مصرفی درست گرم نمی شود

شعله حداکثری کم است و باید زیاد شود.این مورد بیشتر در زمستان اتفاق می افتد.

پکیج روشن شده اما آب مصرفی سرد و گرم می شود؟

علت و راهکار:

اگر شعله خاموش و روشن می شود ارتفاع شعله حداکثری زیاد است و باید تنظیم شود.
